Productos

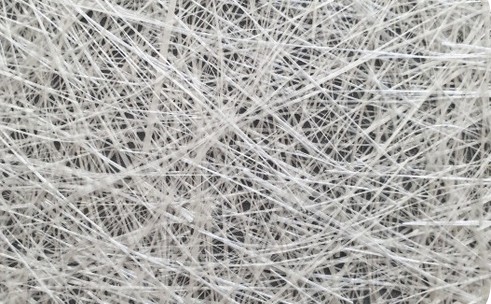

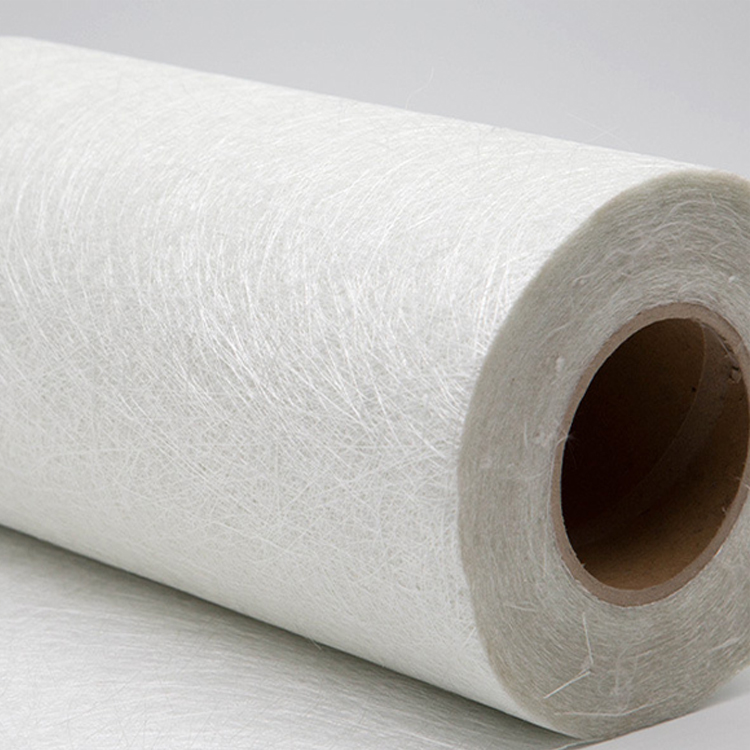

Colchoneta – MAT (CSM)

De tipo E, con gramajes de 100 a 900 gr/m2, y anchos de 10 a 350 cm.
Fabricada a partir de filamentos de vidrio de aproximadamente 50 mm de largo, distribuidos de manera aleatoria para formar un colchón regular.

Estos filamentos están unidos entre sí con un ligante emulsión o polvo, soluble en estireno.

Propiedades:

Compatible con todo tipo de resinas de poliéster

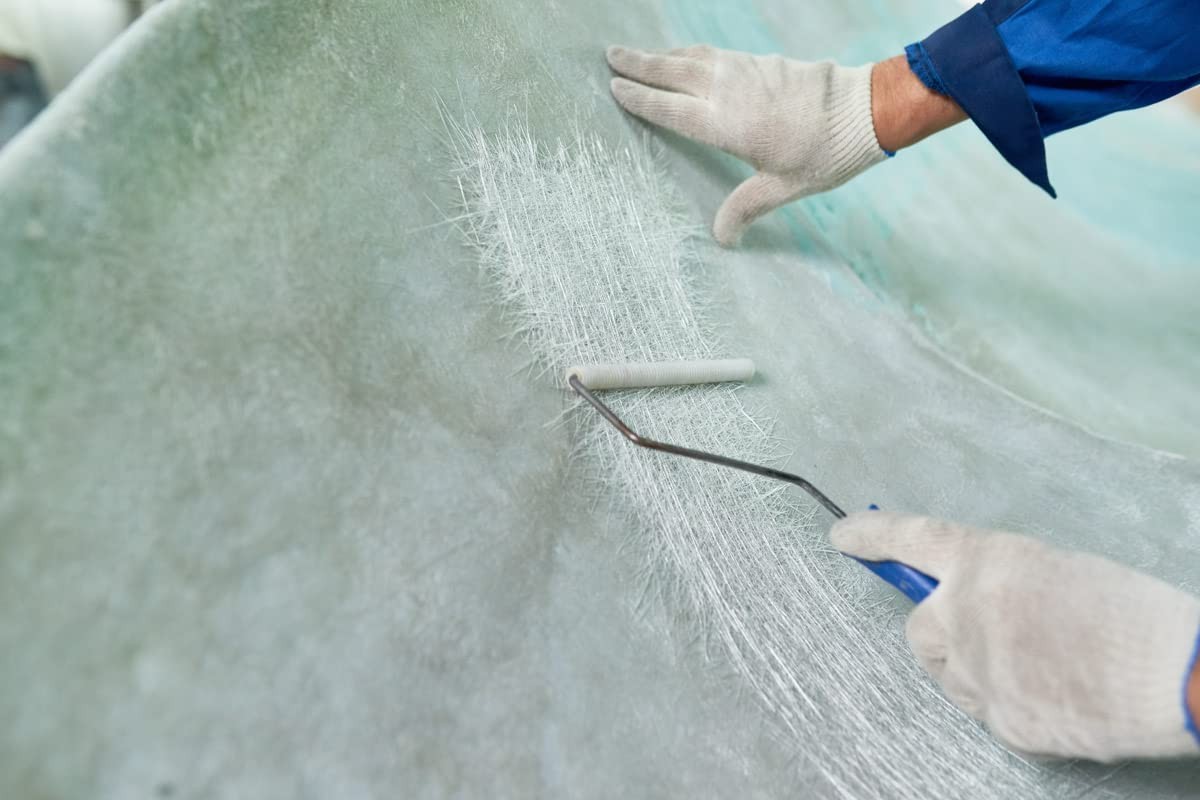

Especialmente destinada a procesos de moldeo abierto.
Fácil de trabajar y supresión total de burbujas

Aplicación:

náutica, procesos manuales, automoción, tuberías, etc.

Especificaciones Técnicas:

Code	Weight (gr/m2)	Binder	Lost on ignition (%)	Moisture Content (%)	Width (mm)	Packing
CSM 100-900	100 – 900	Powder or Emulsion	3 – 6	< 0.20	10 – 3150	Plastic Bag and carton

Contáctanos

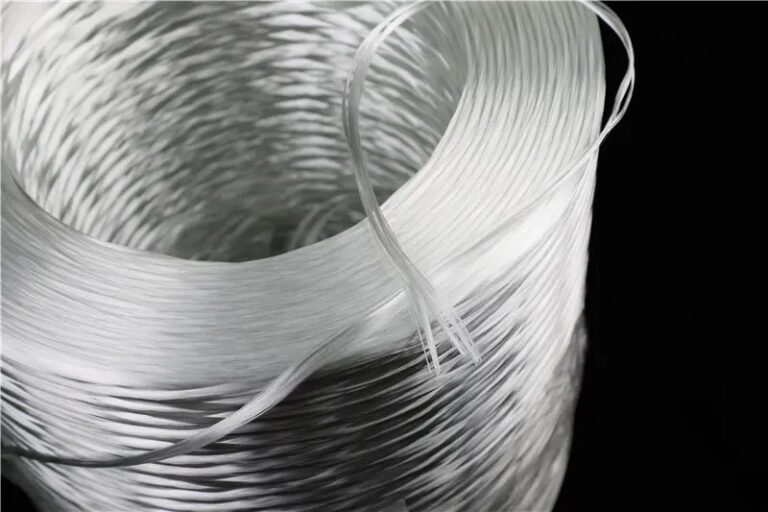

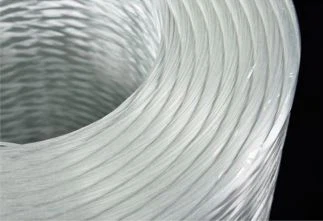

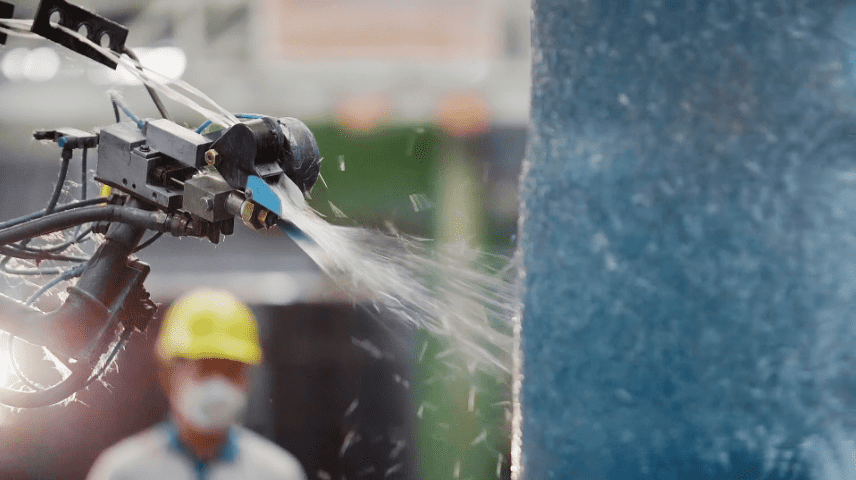

ROVING DE ASPERSIÓN (SPRAY UP ROVING)

Formado por hilos continuos de vidrio de tipo E, en 2400 tex, unidos sin torsión mecánica.

Cada hilo consta de numerosos monofilamentos, unidos entre ellos con un ensimaje compatible con las resinas de poliéster y viniléster.

Propiedades

Buen comportamiento al corte
Desgaste débil de las cuchillas
Excelente impregnación en el molde

Aplicaciones

moldes de grandes dimensiones tales como cascos de embarcaciones, tanques de almacenamiento, torres de refrigeración, autopartes, albercas, etc.

Especificaciones Técnicas

Code	Tex	Filament Diameter	Roll Weigth (kg)	Packing
ESP – 2400	2400	11 – 13 micrometers	17	48 or 64 rolls / pallet
	Coupling Agent	Lost on ignition (%)	Moisture Content	Alkali Content (%)
	Silane	1,0 % +/- 0,1 %	< 0,15 %	< 0,8

Contáctanos

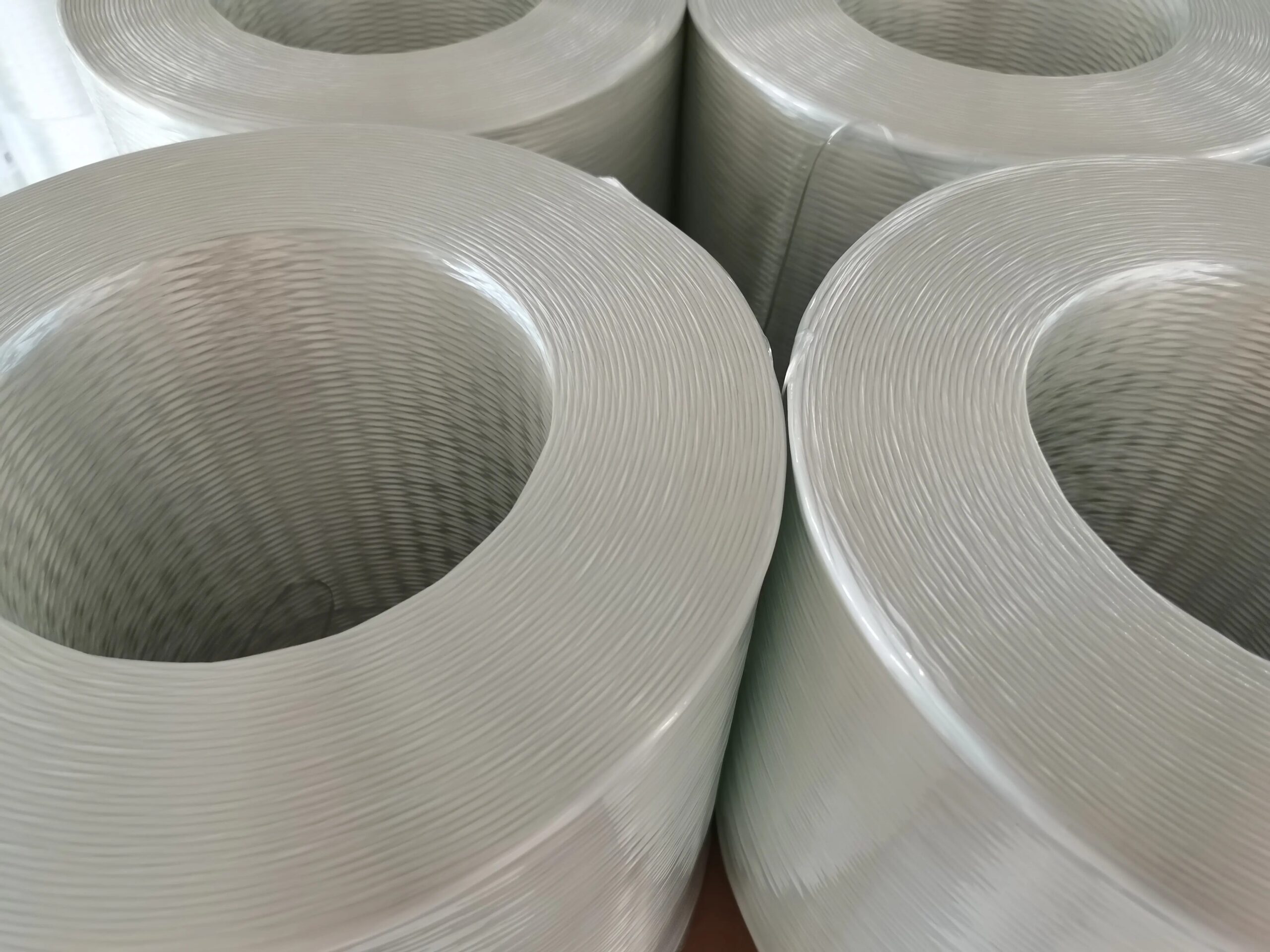

ROVING DIRECTO (DIRECT ROVING)

Especialmente diseñado como refuerzo para resinas utilizadas en procesos de filament winding.

Formado por hilos continuos de vidrio tipo E, unidos sin torsión mecánica en una sola mecha.

Disponible de 1100 a 9600 tex.

Propiedades

Compatibilidad óptima con la mayoría de las resinas poliester, vinilester, epoxi y fenólicas
Impregnación rápida.
Fácil Manipulado
Buena resistencia a la abrasión
Alta fuerza de filamento

Aplicaciones

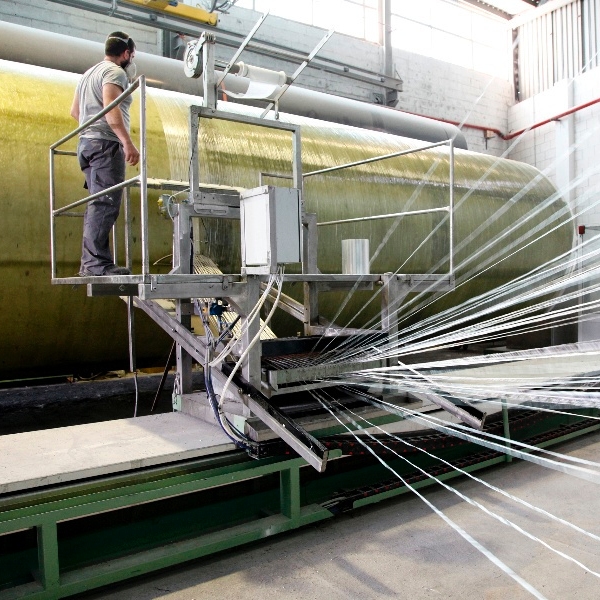

Indicado para aplicaciones en continuo como pultrusión, enrollamiento y fabricación de tejido.

Especificaciones Técnicas

Codex	Tex	Filament Diameter	Roll Weigth (kg)	Packing
EDR	300 – 9600	11 – 24 micrometers	16	48 or 64 rolls / pallet
	Coupling Agent	Lost on ignition (%)	Moisture Content	Alkali Content (%)
	Silane	0,55 % +/- 0,2 %	< 0,15 %	< 0,8

Contáctanos

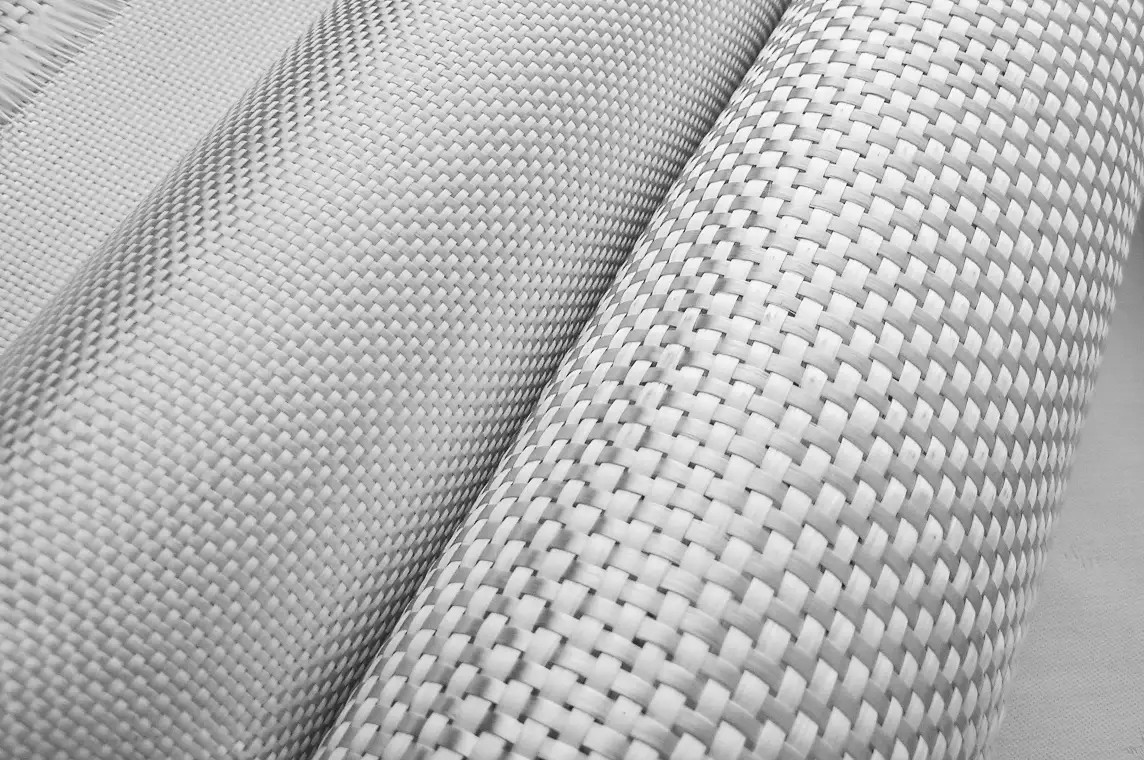

PETATILLO (WOVEN ROVING)

Fabricado a partir de hilos de vidrio de clase E, de trama uniforme.
Disponible en gramaje de 100 a 1500 gr/m2 y ancho estándar de 95 y 125 cm (otros gramajes y anchos disponibles bajo pedido)

Propiedades:

Buena resistencia superficial y óptima unión de las hebras
Compatible con resinas de poliéster, epoxi y viniléster.

Aplicaciones

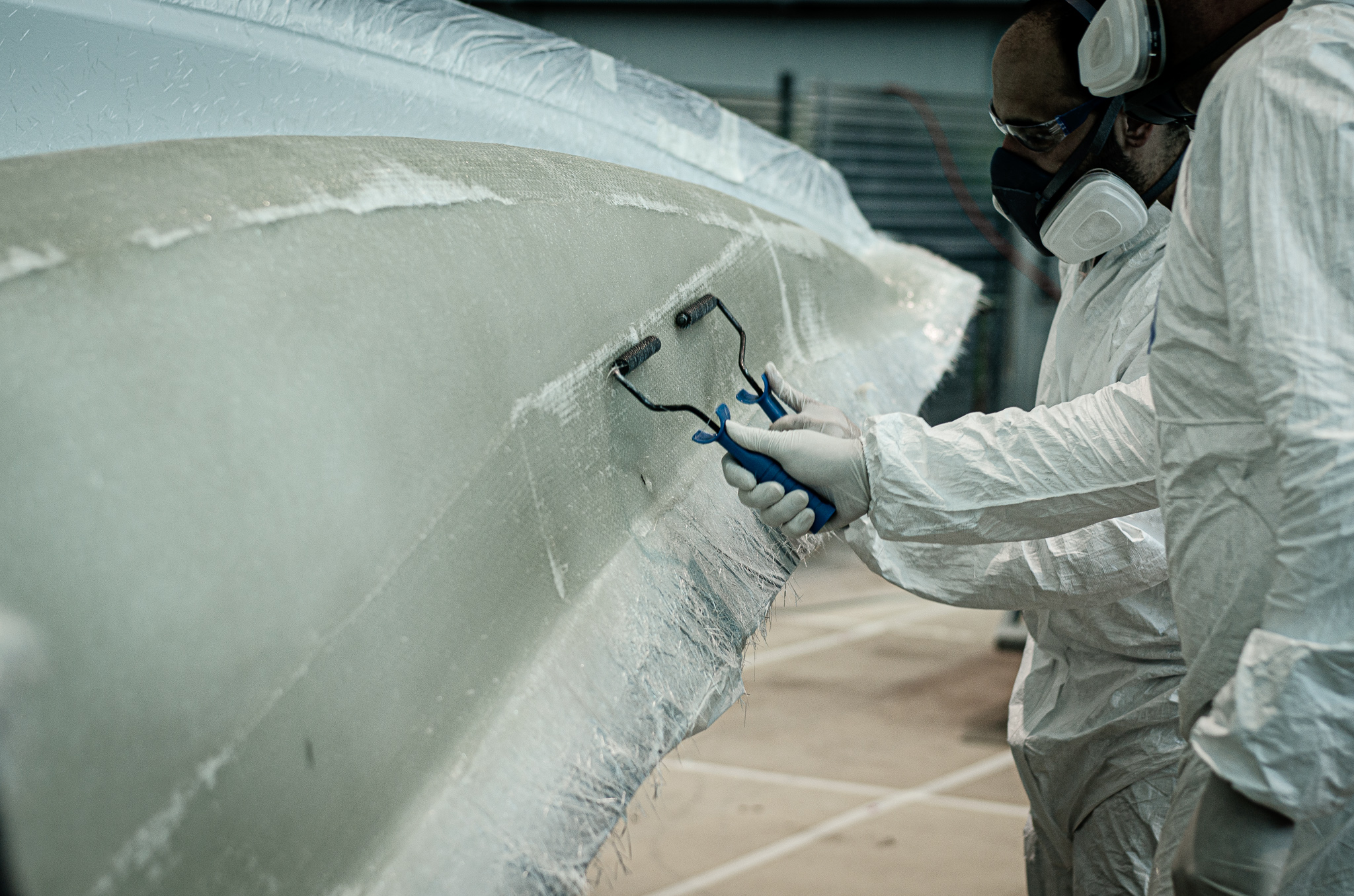

Principalmente utilizado en moldes de grandes dimensiones tales como cascos de embarcaciones, vehículos, piscinas, muebles y cualquier aplicación que requiera mayor resistencia mecánica y menor peso

Especificaciones Técnicas

Code	Tex		Fiber Diameter (micrometers)		Count of cloth (root/cm)		Unit area mass (gr/m2)		Breaking Strenght (N)
Code	Warp Yarn	Weft Yarn	Warp Yarn	Weft Yarn	Warp Yarn	Weft Yarn	Warp Yarn	Weft Yarn	Warp Yarn	Weft Yarn
EWR 200	192	192	11	11	5,00	4,2	180 +/- 15	180 +/- 18	1100	800
EWR 400	576	576	11	11	3,60	3,2	395 +/- 32	395 +/- 40	2250	1950
EWR 600	1200	1200	17	17	2,60	2,5	600 +/- 30	600 +/- 40	3700	3200
EWR 800	2400	2400	24	24	1,80	1,8	800 +/- 40	800 +/- 40	4200	3700
Texture	Coupling Agent		Lost on ignition (%)		Moisture Content (%)		Alkali Content (%)		Packing
Planin	Silane		0,55 +/- 0,2 %		< 0,1		< 0,8		Plastic bag and carton

Contáctanos

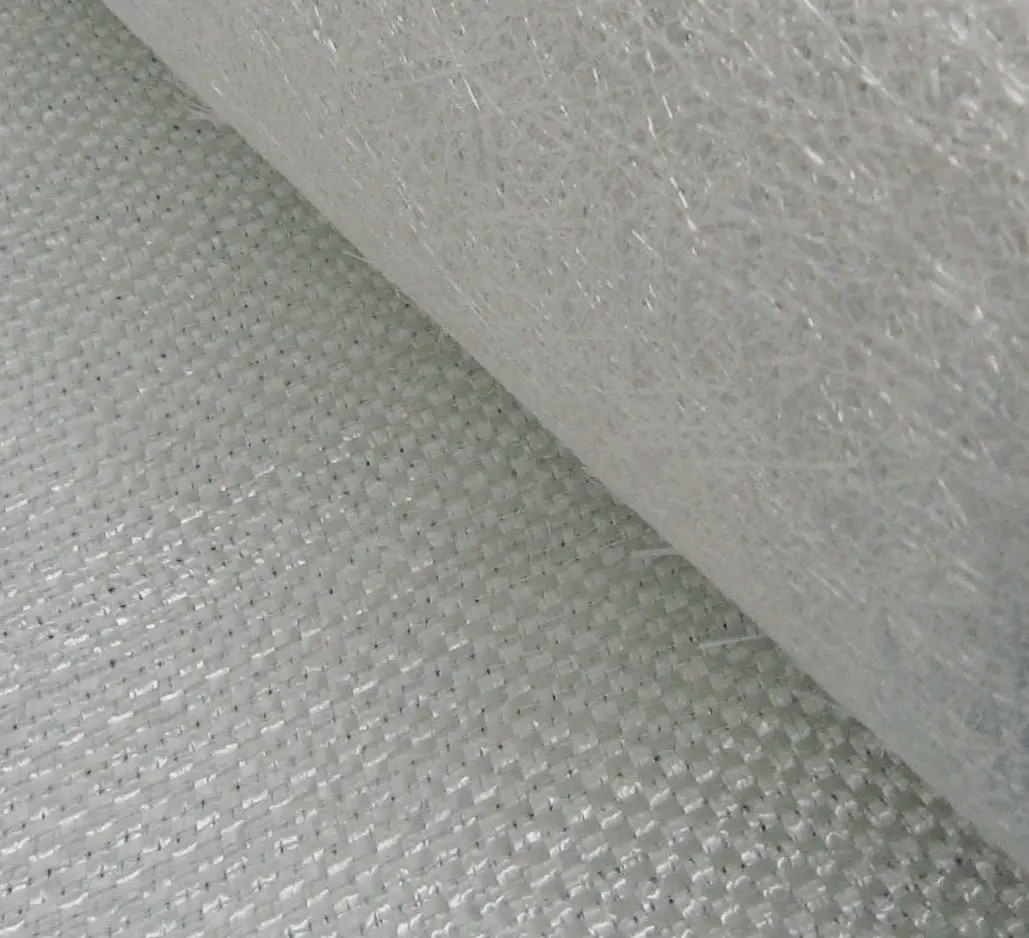

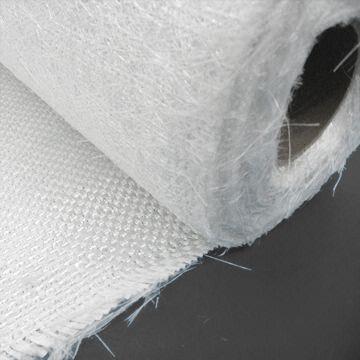

COMPLEJO COLCHONETA – PETATILLO

Combinación de colchoneta y petatillo.
Disponemos de la siguiente tipología en ancho Standard de 125 cm:

Colchoneta 300 gr/m2 + Petatillo 300 gr/m2
Colchoneta 300 gr/m2 + Petatillo 500 gr/m2
Colchoneta 300 gr/m2 + Petatillo 800 gr/m2
Colchoneta 450 gr/m2 + Petatillo 500 gr/m2
Colchoneta 450 gr/m2 + Petatillo 800 gr/m2

Propiedades

Compatible con resinas de Poliester, vinilester, fenólicas y epoxy
Ahorro en el consumo de resina y tiempos de aplicación

Aplicaciones

Especialmente utilizado en procesos manuales, RTM, etc. En las industrias náutica, de automoción, paneles laminados, etc

Especificaciones Técnicas

(Ejemplo de Complejo Colchoneta 450 gr/m2 + Petatillo 800 gr/m2)

Code	Total Weight (gr/m2)	Mat Weight (gr/m2)	Fabric Weight (gr/m2)	Width
WR800M450	1250	450	800	1250
	No.of Layers	Roll Weight (kg)	Remarks	Packing
	2	50	Woven Roving	Cartón

Contáctanos

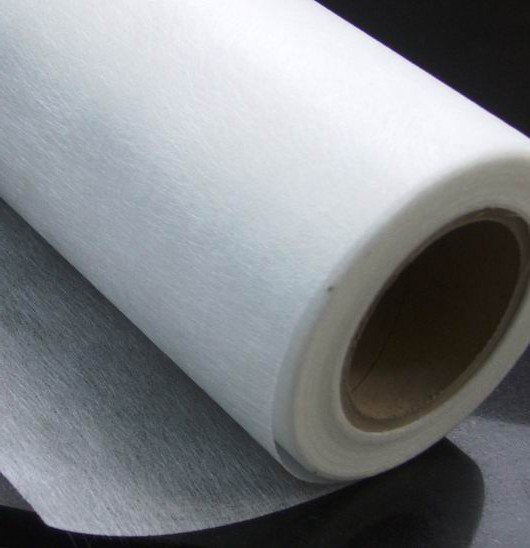

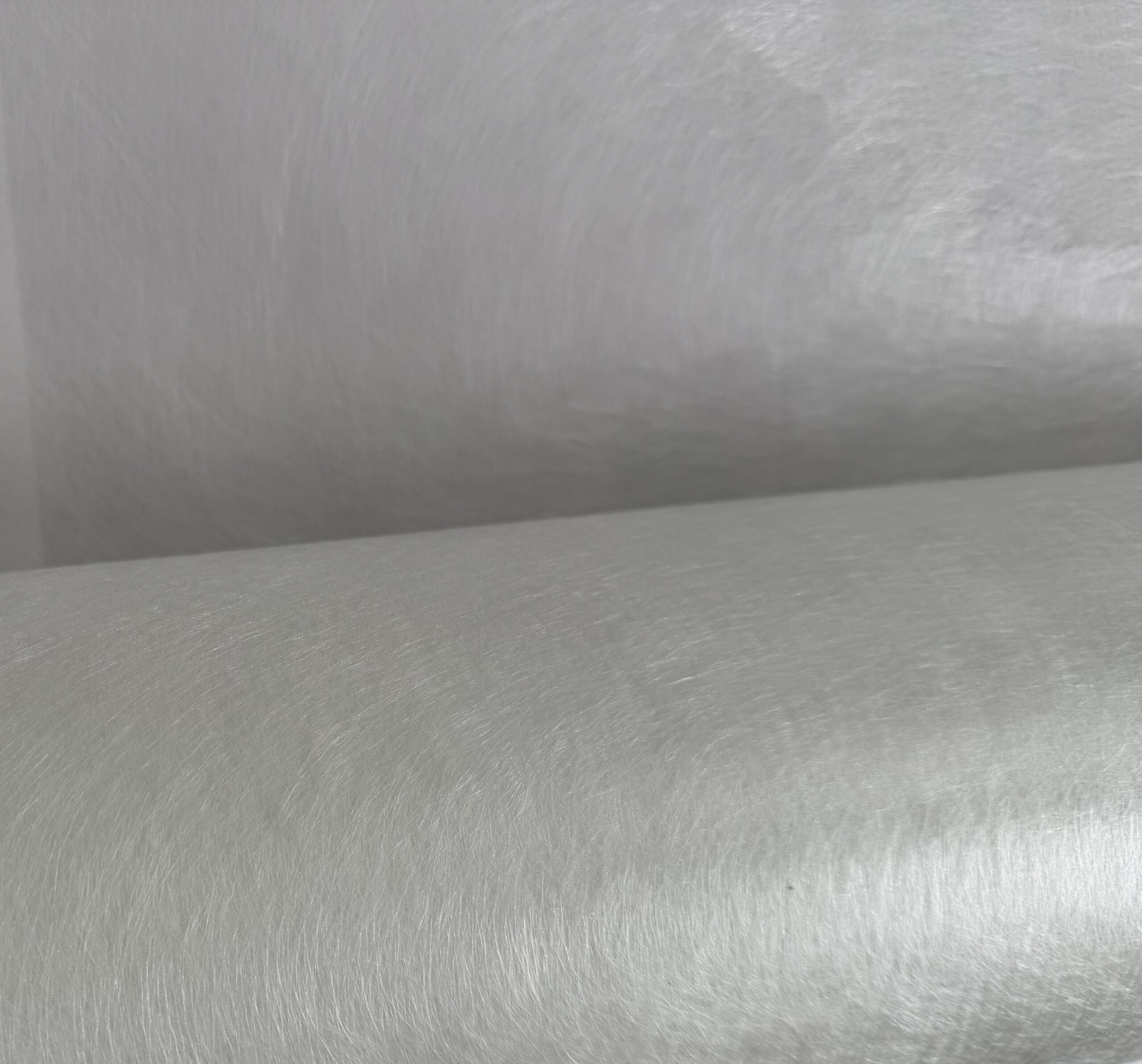

VELO DE FIBRA DE VIDRIO (SURFACE VEIL)

Velo de fibras de vidrio de tipo C dispersadas y dispuestas aleatoriamente, unidas por un ligante compatible con resinas de poliéster, vinilester y epoxy.
Utilizado como capa superficial en productos de plástico reforzado con fibra de vidrio, para mejorar su resistencia a los impactos y a la corrosión
Disponible en gramaje standard de 30 gr/m2, y ancho 100 cm (otros gramajes y anchos, bajo pedido).

Propiedades

Dispersión uniforme de la fibra
Superficie lisa y con bajo contenido de ensimaje
Alta impregnación de la resina, que le confiere buena resistencia química
Óptimo comportamiento en el molde

Especificaciones Técnicas

(Ejemplo de Complejo Colchoneta 450 gr/m2 + Petatillo 800 gr/m2)

Code	Density (gr/m2)	Binder Content (%)	Filament Diameter (mm)	Moisture Content (%)	Width (mm)	Lenght per roll (m)
ST 20	20	6 – 9	11	< 0,50	100 – 1000	1000
ST 30	30
ST 40	40
ST 50	50
ST 60	60

Contáctanos

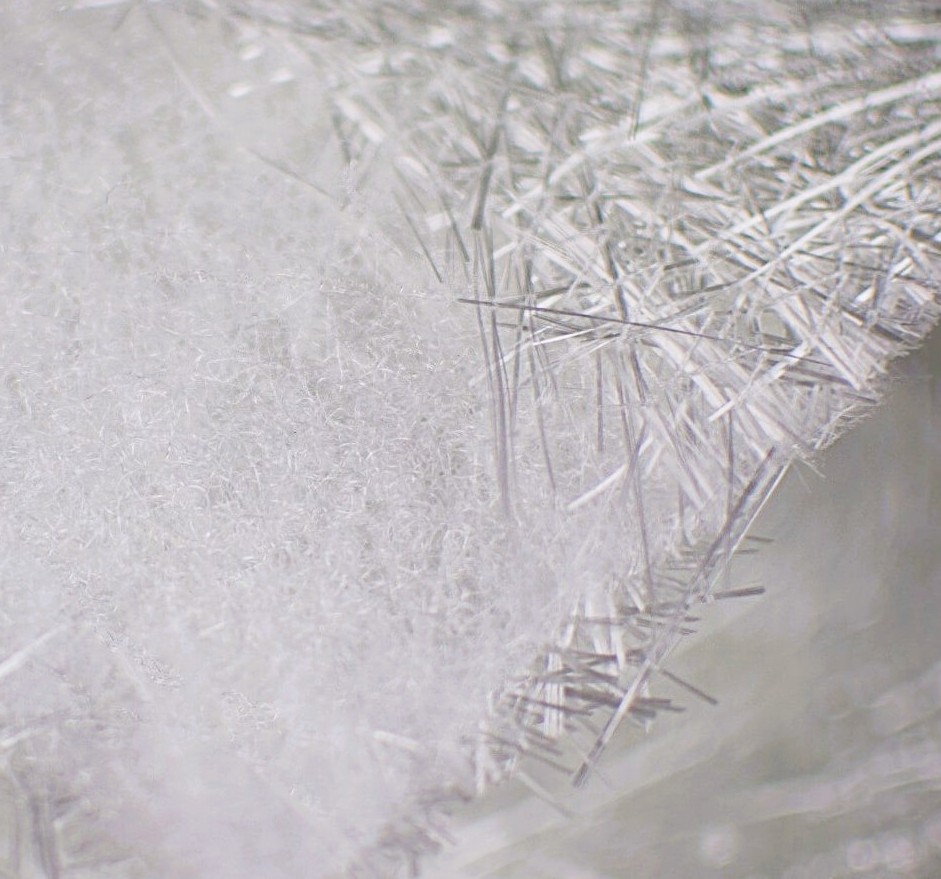

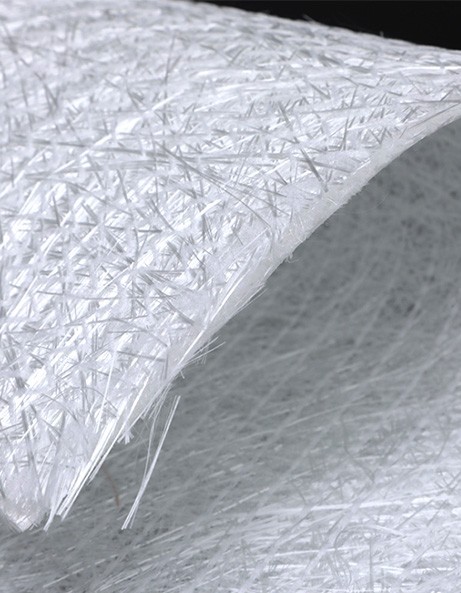

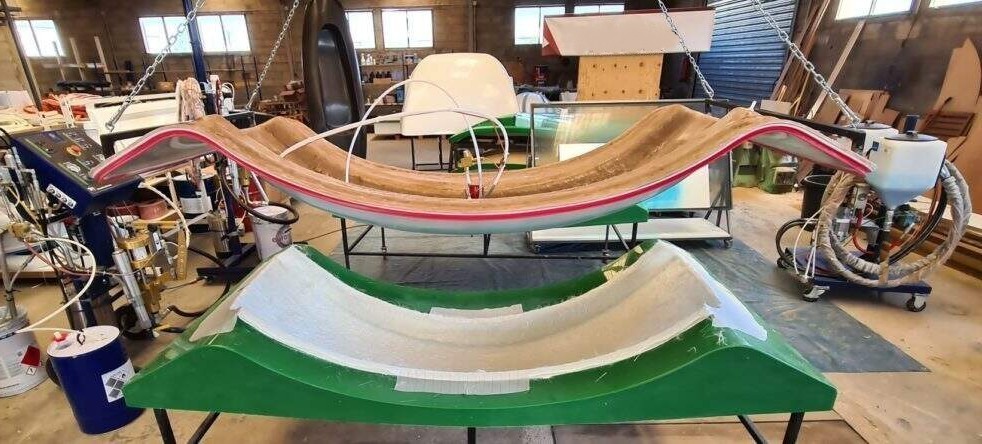

COLCHONETA PARA RTM (RTM MAT)

Mat de refuerzo de 3 capas que alterna dos capas de fibra de vidrio con un núcleo de polipropileno para su uso en procesos de molde cerrado.

Disponible en varias tipologías:

RTM 300/180/300
RTM 450/180/450
RTM 600/180/600

RTM 300/250/300
RTM 450/250/450
RTM 600/250/600

Propiedades:

Alta capacidad de deformación que permite una óptima adaptación al molde
Rápida difusión de la resina
Material comprimible. Se adaptan bien a los moldes de varios espesores
Buenas características mecánicas
Material libre de ensimaje, por lo que permite un rápido calado de sus fibras

Aplicaciones

especialmente diseñado para procesos de RTM y RTM Light

Especificaciones Técnicas

(Ejemplo de RTM 450/180/450 – 1250 mm)

	Area Weight	Tolerance (+/- %)	Input Fiber
Top mat (gr/m2)	450,00	10,00	2400 Tex
Core (gr/m2)	180,00	12,00	Non-Woven Fabrics
Bottom Mat	450,00	10,00	2400 Tex
Stitch yarn	18,00	5,00	Polyester 100D
Total Area Weight (gr/m2)	1098,00	10,00

Stitch Gauge	3.5 Gauge/25mm	Stitch style	Tricot Stitch
Mat Material	50 mm E glass	Stitch Course mm	4.5

(Ejemplo de RTM 600/250/600– 1250 mm)

	Area Weight	Tolerance (+/-%)	Input Fiber
Top mat (gr/m2)	650	10	2400 Tex
Core (gr/m2)	250	12	Non Woven Fabrics
Bottom Mat	650	10	2400 Tex
Stitch yarn	25	5	Polyester 100D
Total Area Weight (gr/m2)	1575	10

Stitch Gauge	3.5 Gauge/25mm	Stitch style	Tricot Stitch
Mat Material	50 mm E glass	Stitch Course mm	4.5

Contáctanos

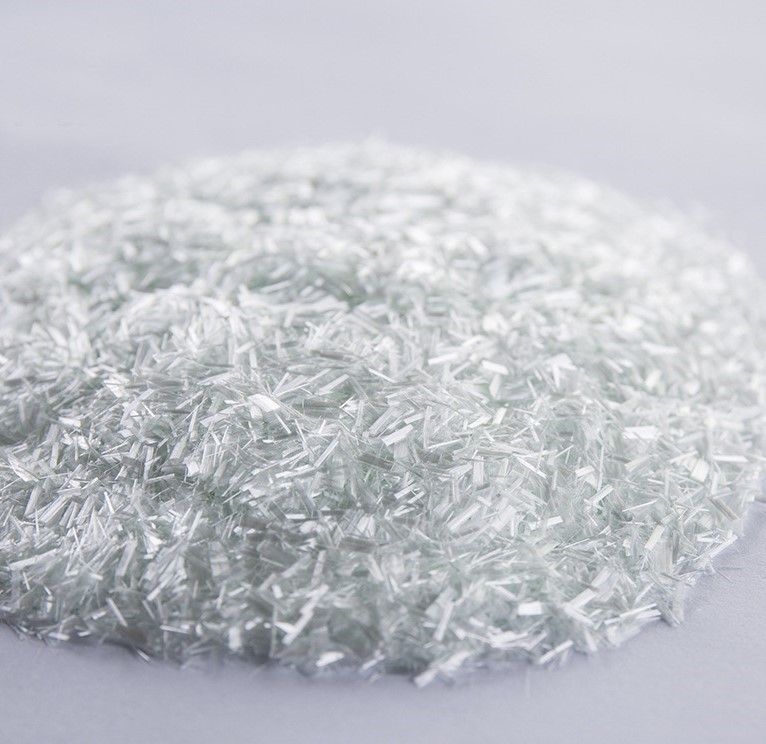

FILAMENTOS CORTADOS

Filamentos de vidrio E cortados en longitudes de 3 a 50 mm para su uso como refuerzo en resinas de poliéster y epoxi, mejorando su resistencia mecánica.

Disponibles en dos modalidades: BMC y AR (Alkali Resistance):

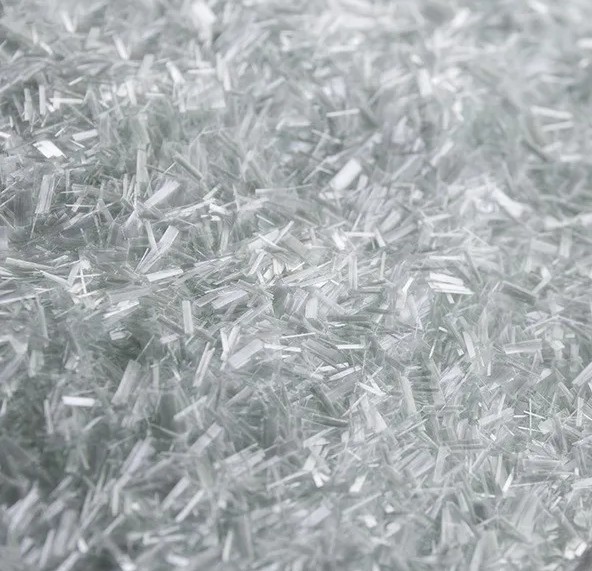

9.1. FILAMENTOS CORTADOS PARA BMC:

Utilizados en procesos de moldeo térmico (thermo moulding) para fabricar piezas que requieren una mayor resistencia eléctrica, mecánica y química.

Compatibles con resinas de poliéster, epoxy y fenolicas, su aplicación está especialmente indicada en el sector del transporte, fabricación de electrodomésticos, maquinaria de oficina, maquinaria agrícola y en las industrias eléctrica, de servicios públicos y de la construcción.

Propiedades

Bajo consumo de resina
Alta resistencia al impacto
Alta integridad de las fibras
Excelente dispersión y resistencia a altas temperaturas

Especificaciones Técnicas

Property	Unit	Specification	Standard
Filament Diameter	UM	13±1.0	ISO1888-1996
Chopped Length	MM	±1.0	Q/JS 4307 – 2002
Moisture Content	%MASS	≤0.10	ISO3344- 1997
Loss On Ignition	%MASS	0.85+/-0.15	ISO1887- 1995
Chopped Rate	%MASS	≥99.5	Q/JS 4308 – 2002

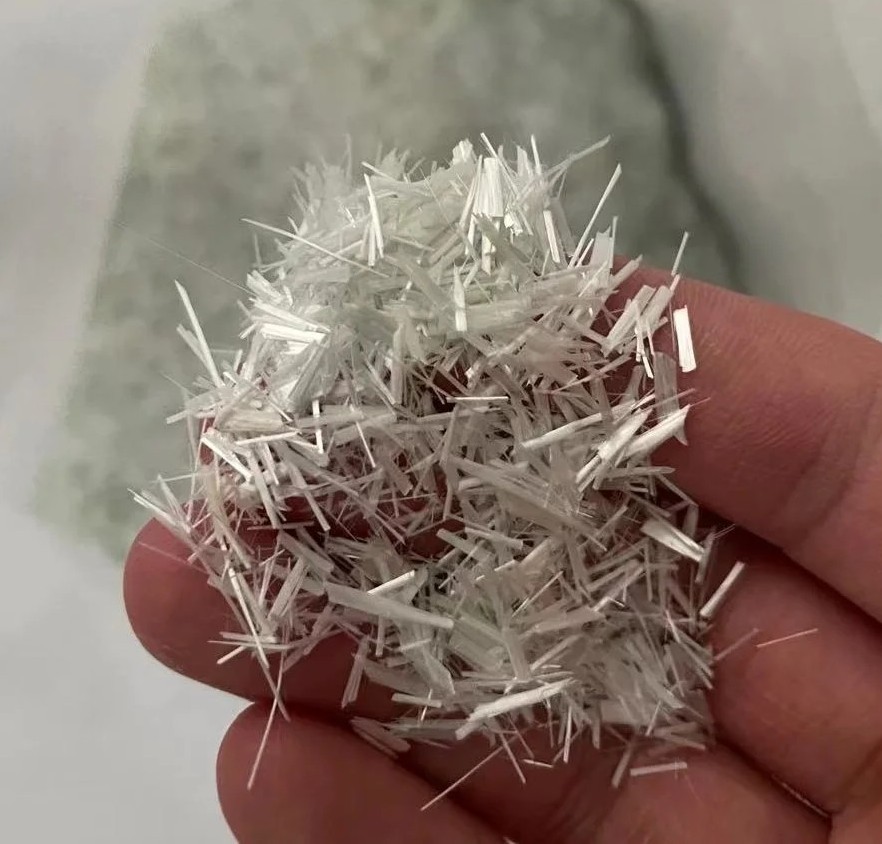

9.2. FILAMENTOS CORTADOS PARA AR

Filamentos con resistencia alcalina (AR).

Este componente hace que puedan resistir a los efectos agresivos de las sustancias alcalinas y a la humedad, siendo adecuados para su uso en concreto, yeso y otros compuestos.

Se emplean especialmente como material base para la fabricación de concreto reforzado con fibra de vidrio (GRC).

Gracias a su ligereza, alta resistencia, moldeabilidad e inflamabilidad, el GRC se utiliza ampliamente en la industria de la construcción en forma de tableros (láminas onduladas para techos, paneles divisorios, de aislamiento interior y exterior, decorativos, etc.), en la fabricación de elementos de jardinería (macetas) y en aplicaciones artísticas

Especificaciones Técnicas

Test Item	Standard Value
Fiber Diameter (Um)	17 +/-1
Chopped Length (Mm)	+/-1
Moisture Content (%)	≤0.2
Stiffness (%)	140±10
Loss On Ignition (%)	1.4-1.8
Tensile Strength	>2500mpa
Density	Approx.2650kgs/M3
Youngs Moulds	>77,000mpa
Softening Point	>900 Deg.C

Contáctanos

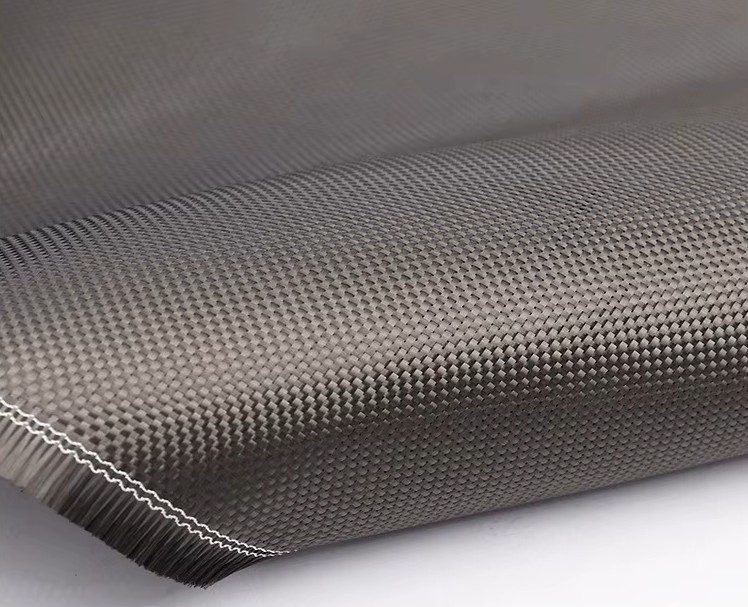

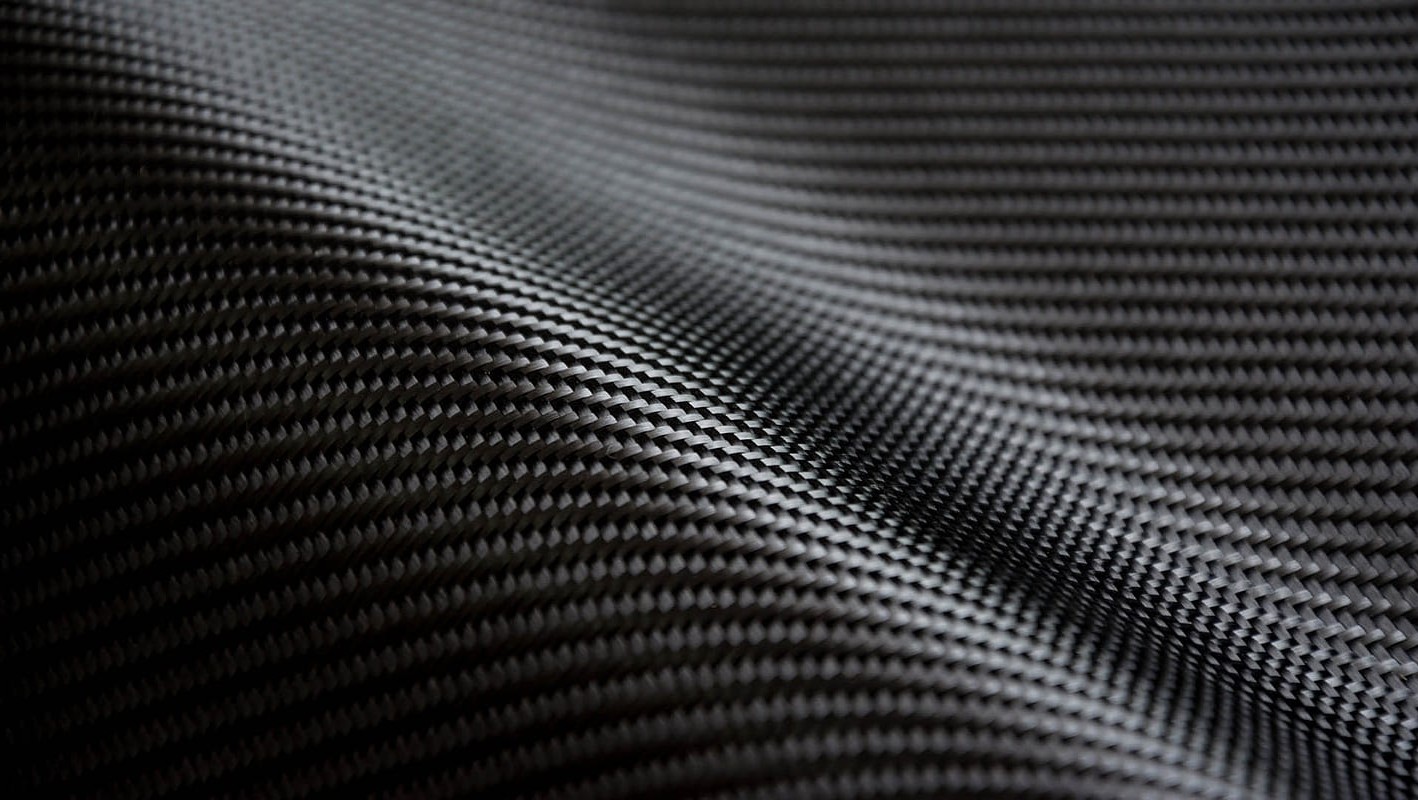

FIBRA DE CARBONO

Fabricada en tejido plano o sarga, es compatibles con diversos sistemas de resina, incluyendo resinas epoxi, poliéster y viniléster.

Gracias a su alta resistencia, bajo peso y rigidez, la fibra de carbono se utiliza en la fabricación de componentes automotrices y aeroespaciales (carrocerías), equipamiento deportivo de alto rendimiento y en el refuerzo de estructuras en la construcción.

También se emplea en equipos militares y en artículos de moda y electrónicos

Propiedades

Alta resistencia a la tracción y peso ligero
Resistencia a la abrasión y a la corrosión
Alta conductividad eléctrica
Alto módulo de elasticidad
Resistencia a altas temperaturas

Spec No.	Mass (gr/m2)	Weave	Reinforcement Yarn		Fiber Count		Width (mm)	Thickness (mm)
Spec No.	Mass (gr/m2)	Weave	Warp	Weft	Warp	Weft	Width (mm)	Thickness (mm)
H3K-CP200	200	PLAIN	T300-3000	T300-3000	5	5	10-1500	0.26
H3K-CT200	200	TWILL	T300-3000	T300-3000	5	5	10-1500	0.26
H3K-CP220	220	PLAIN	T300-3000	T300-3000	6	5	10-1500	0.27
H3K-CS240	240	SATIN	T300-3000	T300-3000	6	6	10-1500	0.29
H3K-CP240	240	PLAIN	T300-3000	T300-3000	6	6	10-1500	0.32
H3K-CT280	280	TWILL	T300-3000	T300-3000	7	7	10-1500	0.36

Contáctanos

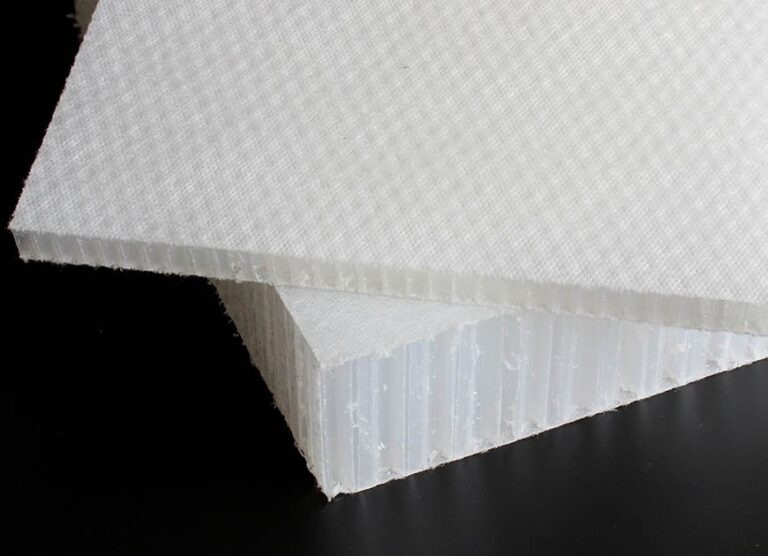

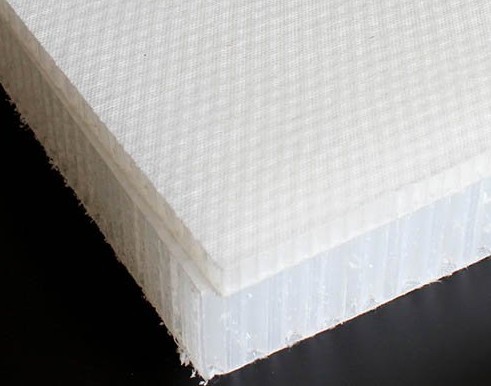

NIDO DE ABEJA DE POLIPROPILENO

Panel constituido por un núcleo de polipropileno recubierto de un film impermeable de 75 µm y de un velo de 30 g pegado por termofusión en ambos lados.

Disponible en dimensiones standard de 2700 mm (largo) x 1150 mm (ancho) y espesores de 6 a 65 mm.

Propiedades

El velo permite el anclaje de las resinas tipo poliéster, epoxi, poliuretano.
La piel de 75 µm de polipropileno asegura la completa estanqueidad de los alveolos y permite laminar sobre la cara del panel sin ningún riesgo de penetración de resina dentro del núcleo.
Alta resistencia a la compresión

Aplicaciones

industria náutica (refuerzos de puentes, cubiertas, capotas, tabiques, etc.), transporte y automoción (elementos de carrocerías, paredes de furgones, camiones o remolques, suelos y puertas de autobuses y tranvías), industria (refuerzo para moldes, cisternas, contenedores, suelos técnicos, plataformas, elevadores y puerta, carteles publicitarios, etc.

Especificaciones

Codigo	Diámetro tubos (mm)	Densidad (kg/m3)	Resistencia compresión (Mpa)	Modulo de compresión (Mpa)
PP8,0-80 T30F75	8,1	84	2	97
	Temperatura de uso (ºC)	Longitud (mm)	Ancho (mm)	Espesores (mm)
	– 30 / +80	sin limite (Standard: 2700)	Máximo 1700 (Standard: 1200)	6 – 65

Contáctanos

RESINAS Y GEL COATS IGNÍFUGOS

Sistema de Resina de poliéster insaturado y gel coat de comportamiento mejorado al fuego (retardante a la flama) con clasificación HL1 / HL2 / HL3 (EN 45545-2:2020) y ASTM.

Formulado con resinas de base no clorada ni halogenada y reforzadas con aditivos orgánicos y minerales, está especialmente indicado para la fabricación de piezas mediante laminado manual y proyección simultánea en sectores como el ferroviario, náutico, construcción y cualquier otro donde se requiera piezas resistentes al fuego.

Contáctanos

OTRAS ESPECIALIDADES

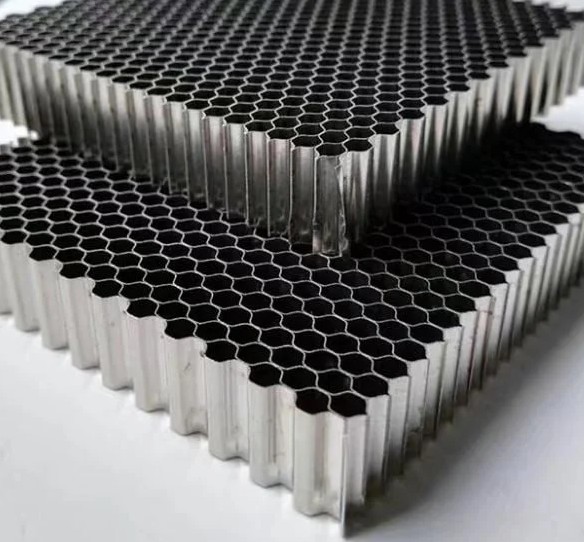

Núcleo (Core) de nido de abeja de aluminio de gran calidad, ligero, de alto rendimiento y bajo costo estructural que proporciona una mayor resistencia a las piezas y protección contra la corrosión.

Se utiliza principalmente como núcleo en paneles de composite para pisos, techos, tabiques, revestimientos y en la fabricación de maquinaria donde se exige la máxima rigidez con el mínimo peso.

Por lo tanto, su uso es idóneo en sectores tan diversos como en el de la construcción y arquitectura, transportes (ferroviario, náutico…), en la industria y en diferentes aplicaciones comerciales gracias a su composición y propiedades únicas.

Nuestro nido de abeja de aluminio se fabrica a medida atendiendo a los requerimientos del cliente y puede ser suministrado en diferentes formatos: en bloque, no expandido y expandido.

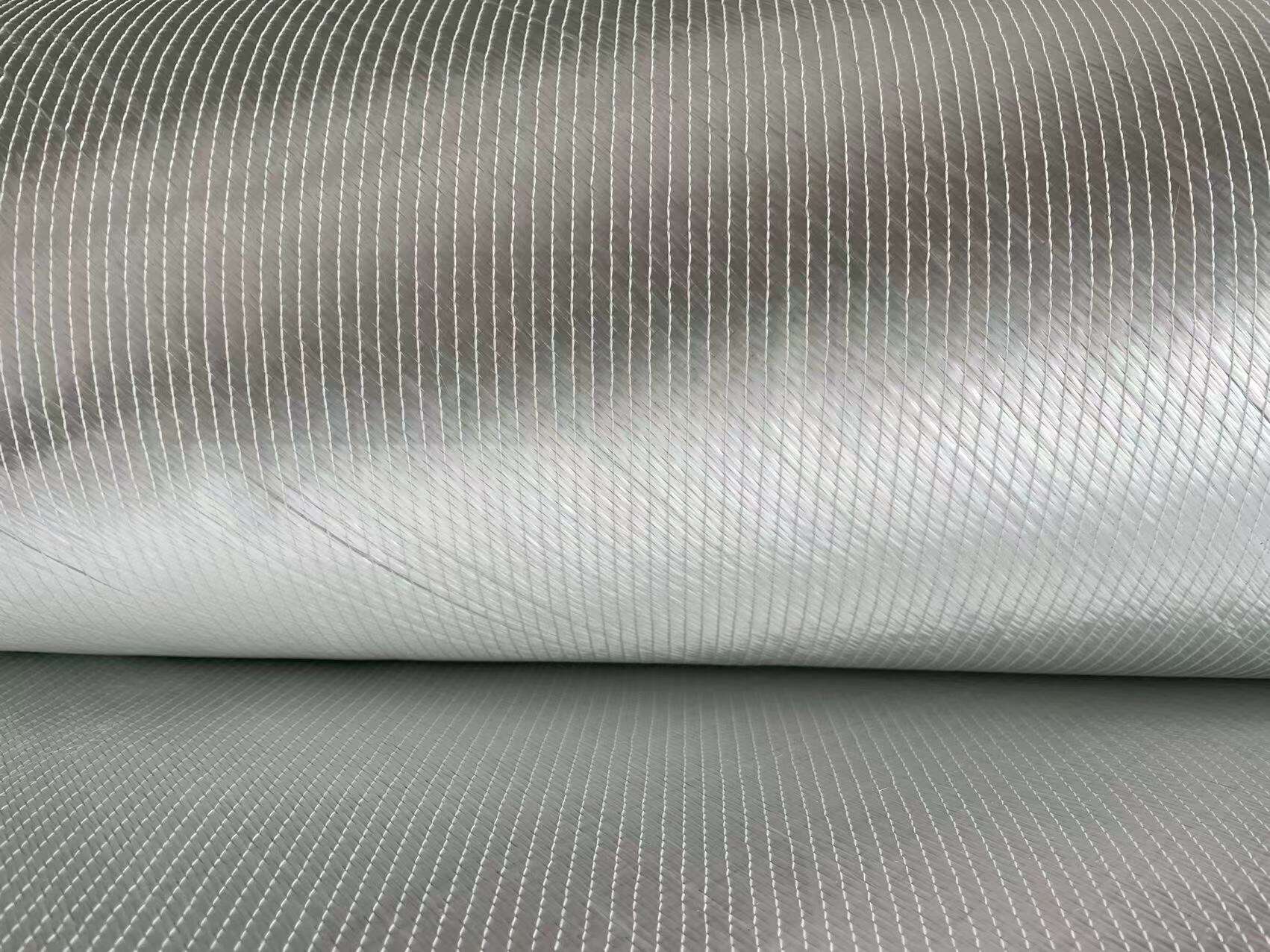

Formados por varias capas de fibras (carbono o vidrio) cosidas en diferentes direcciones, creando un material ligero, resistente y versátil.

Las capas pueden estar orientadas de forma biaxial (±45° y un ángulo ajustable entre ±30° y ±60, siendo de 0° y 90° en el LT ), triaxial (0°, 90°, ±45°) o cuadriaxial (0°/+45°/90°/-45°) mejorando la resistencia mecánica del laminado en múltiples direcciones.

Además, se puede optar por añadir una capa de corte (50-600 g/m²) o telas no tejidas (15-100 g/m²).

Para la costura, se utiliza hilo de poliéster.

El gramaje puede ser de 600-1200 g/m² y el ancho de 2 a 100 pulgadas.

Este tejido es apto para resinas de poliéster, vinílicas, epóxicas y fenólicas, entre otras.

Se utiliza principalmente en energía eólica, construcción naval, deportes, automoción y ferrocarriles.

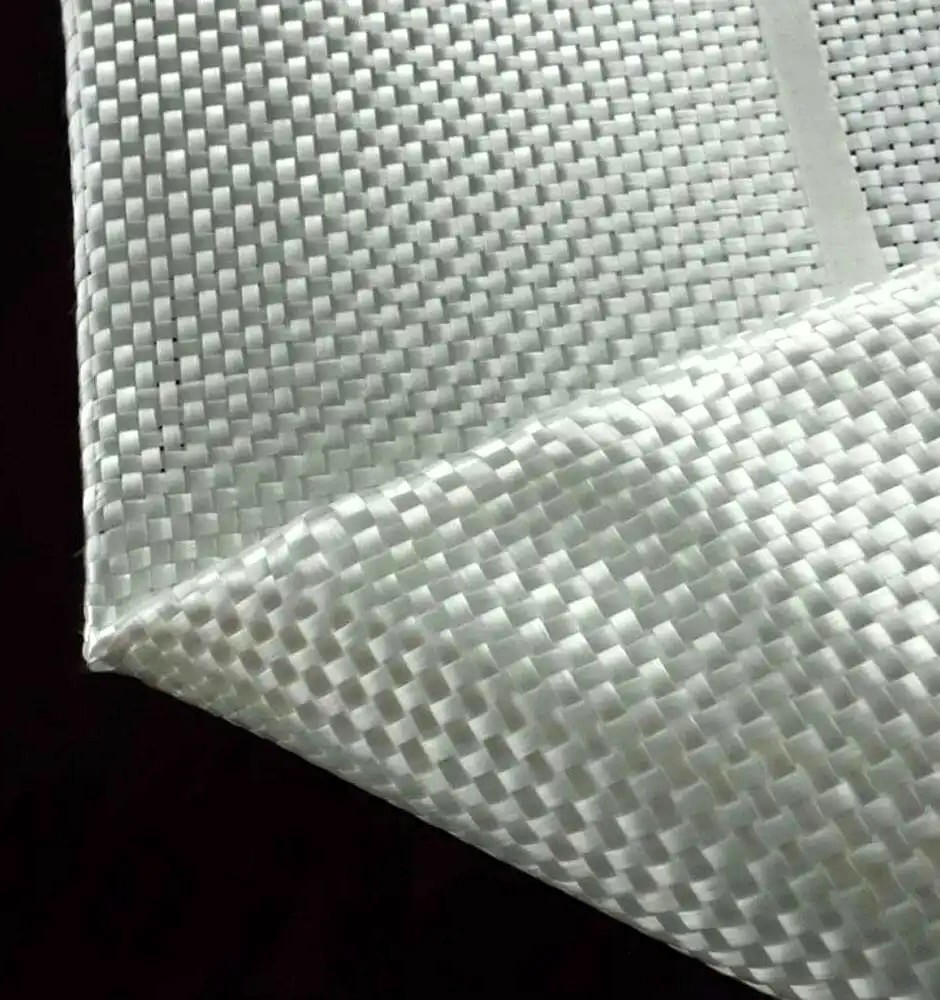

Especialmente recomendada para la fabricación de embarcaciones, destaca por su flexibilidad y resistencia a la abrasión, a la temperatura y a la humedad.

La tela marina es óptima para diversas técnicas de construcción naval, como laminado manual, infusión en caliente y moldeo por transferencia de resina, gracias a su capacidad para adaptarse a las curvas y formas complejas de los barcos.

Es compatible con la mayoría de las resinas de uso común, como poliéster o epoxi, lo que lo convierte en una opción versátil y asequible para prácticamente cualquier proyecto de construcción naval.

Malla (Mesh)
Fibra Molida
Velo Nexus
Roving Texturizado
Film de Poliéster
Mat cosido (Stitched Mat)
Herramientas

Contáctanos

Nuestros productos

Colchoneta – MAT (CSM)

ROVING DE ASPERSIÓN (SPRAY UP ROVING)

ROVING DIRECTO (DIRECT ROVING)

PETATILLO (WOVEN ROVING)

COMPLEJO COLCHONETA – PETATILLO

VELO DE FIBRA DE VIDRIO (SURFACE VEIL)

COLCHONETA PARA RTM (RTM MAT)

FILAMENTOS CORTADOS

FIBRA DE CARBONO

NIDO DE ABEJA DE POLIPROPILENO

RESINAS Y GEL COATS IGNÍFUGOS

OTRAS ESPECIALIDADES
